Pemampat Turbo Aluminium Billet Perumahan 5 Axis CNC Milling Service

Keupayaan Pemesinan Perumahan Turbo Compressor Billet Ketepatan

Pengilangan serentak berbilang{0}}paksi direka bentuk untuk menghapuskan keliangan tuangan dan memberikan profil aerodinamik volut yang tepat.

Pengilangan CNC paksi 5-monoblok bagi perumah pemampat aluminium bilet tersuai menyokong jenama prestasi peringkat-1, pasukan sukan permotoran dan pembangun aruhan paksa tekanan tinggi. Memanfaatkan khususperkhidmatan pemesinan CNC ketepatan, pemampat pemesinan meliputi terus daripada kosong aluminium palsu pepejal (6061-T6, 4032) menghapuskan keliangan bawah permukaan, poket udara, dan penyelewengan butiran struktur yang wujud dalam alternatif tuangan.

Laluan alat berbilang-paksi menjana volut dalaman berterusan dan profil inducer tepat yang menstabilkan penghantaran jisim udara merentas julat rangsangan daripada bar 1.0 hingga 3.5+. Beroperasi sebagai pembekal bahagian perumahan turbo bermesin CNC tersuai khusus, keupayaan pengeluaran terdiri daripada kejuruteraan terbalik 3D kepada pemesinan CNC pemesinan kecil perumah turbo tanpa kelewatan persediaan alatan.

Analisis Kegagalan Punca Punca dan Pembuatan Protokol Pembetulan

Resolusi kejuruteraan praktikal diperoleh daripada-dunia sebenar dan kegagalan ujian trek-tekanan tinggi.

Penyingkiran Jahitan Laluan Alat Volute Prestasi Jalan untuk Meningkatkan Kecekapan

· Konteks Kegagalan:Jenama prestasi memerintahkan sarung naik taraf penggantian terus. Volut dalaman pada mulanya dimesin menggunakan orientasi alat 5 paksi yang dipisahkan. Walaupun boleh diterima secara visual, jahitan mikroskopik terbentuk di mana vektor alat bersilang di sepanjang skrol.

· Keputusan Dyno:Ujian dinamometer mendedahkan tekanan rangsangan diukur 8% di bawah output reka bentuk teori, bersama-sama dengan penurunan 6% dalam kecekapan pemampat keseluruhan yang disebabkan oleh pergolakan lapisan-sempadan.

· Protokol Pembetulan:Laluan alat telah dialihkan kepada sapuan kontur 5-paksi berterusan, menghapuskan kedudukan semula alat dalam volut. Proses pelicinan pelelas cecair sekunder telah ditambah untuk mengekalkan kekasaran permukaan dalaman pada Ra Kurang daripada atau sama dengan 1.2μm. Artikel pertama menjalani imbasan bilah CMM 3D-yang memerlukan sisihan profil berterusan Kurang daripada atau sama dengan 0.02mm. Perumahan yang dimesin semula memperoleh 98%+ kecekapan aerodinamik yang dimodelkan.

Sukan Permotoran Anti-Penstabilan Geometri Kafan Pelabuhan Lonjakan

· Konteks Kegagalan:Pasukan drift Australia menempah penutup bilet dengan kain kafan port tersuai. Slot pendarahan anular dimesin terus ke cetakan pelanggan tanpa penilaian aerodinamik berfungsi.

· Kegagalan Ujian Jejak:Di bawah rangsangan yang tinggi, enjin mengalami lonjakan pemampat yang ganas pada pertengahan-peralihan pendikit RPM, menyebabkan turun naik tekanan pengambilan yang teruk.

· Protokol Pembetulan:Standard semakan kejuruteraan untuk struktur anti-lonjakan telah dilaksanakan. Daripada pemesinan cetakan mentah tanpa pengesahan, kejuruteraan mengira semula sudut kemasukan slot, nisbah kawasan pintasan dan penempatan port berdarah terhadap peta pemampat yang disasarkan. Setiap prototaip menjalani pengesahan bangku untuk mengesahkan kestabilan margin lonjakan daripada 1.8 bar kepada 3.2 bar.

Pampasan Pengembangan Terma Dinamik untuk Goso Sifar Bilah

· Konteks Kegagalan:Perumah turbo lumba{0}}tekanan tinggi telah dimesin mengikut toleransi suhu-ambien yang ketat yang sepadan dengan profil induser roda pelanggan.

· Kegagalan Ujian Jejak:Selepas 15 minit operasi trek beban penuh-berterusan, pengembangan terma berbeza antara perumah aluminium dan roda pemampat menutup celah larian, mengakibatkan sentuhan hujung bilah dan kegagalan perkakasan.

· Protokol Pembetulan:Protokol pampasan haba dinamik telah dilaksanakan. Laluan alat menyepadukan suhu-pengimbangan pengembangan pampasan yang diperoleh daripada pekali bahan dan pengiraan pemindahan haba sempadan. Setiap artikel pertama memerlukan pengesahan kesesuaian dwi-fizikal (ambien dan suhu tinggi) dengan roda sasaran.

Protokol Pengilangan Aerodinamik untuk Perumah Pemampat -Tinggi

Kaedah pembuatan piawai direka untuk mengatasi had tuangan konvensional dalam meningkatkan kestabilan dan kemasan permukaan.

1. Pemprofilan Volut Laluan Alat 5 Paksi Berterusan:Menggunakan berterusanPusat pengilangan CNC 5 paksi, laluan alat merentasi keseluruhan volum tatal dalam sapuan tanpa gangguan. Alat penyingkiran-titik tarik balik mengalihkan rabung-mikro yang menyebabkan sempadan aerodinamik-pemisahan lapisan dan penurunan tekanan.

2. Keoperasian-Seni Bina Kafan Ported Padan:Laluan anti-lonjakan dikonfigurasikan dengan sudut masuk yang tepat dan nisbah volum ruang untuk melanjutkan julat aliran jisim yang boleh digunakan tanpa penalti kecekapan.

3. Pampasan Offset Pertumbuhan Terma:Kelegaan bilah dimesin dengan pra-offset pampasan untuk mengekalkan jurang larian sasaran merentas kitaran pengendalian sehingga 3.5+ bar.

Spesifikasi Teknikal dan Toleransi Pemesinan

Spesifikasi-toleransi yang ketat dimensi dan kemasan permukaan untuk-pemasangan aruhan paksa beban tinggi.

Pemilihan Aloi dan Matriks Seni Bina Volute

Garis panduan kejuruteraan untuk memadankan gred aloi bilet dan konfigurasi skrol dalaman kepada tekanan operasi tertentu.

· Dipalsukan 6061-T6:Aloi struktur standard untukbahagian aluminium CNC ketepatandan menaik taraf perumahan. Menggabungkan kekuatan hasil tegangan 276 MPa dengan ketumpatan rendah dan tindak balas anodisasi seragam. Sesuai untuk konfigurasi jalan dan tugas rangsangan sukan permotoran sederhana sehingga 2.2 bar.

· Dipalsukan 4032:Aloi-silikon tinggi direka bentuk dengan pekali pengembangan haba yang lebih rendah dan kekuatan keletihan yang tinggi di bawah tekanan haba. Disyorkan untuk aplikasi perlumbaan peningkatan-tinggi yang berterusan melebihi 2.5 bar di mana kestabilan dimensi adalah wajib.

· Volut Lancar Standard:Dioptimumkan untuk-aliran jisim keadaan mantap dan pemulihan tekanan maksimum dalam jalur kuasa enjin terfokus.

· Anti{0}}Kafan Pengalihan Lonjakan Bersepadu:Meluaskan sampul operasi yang boleh digunakan pada pemampat pemampat besar, melindungi komponen pemampat daripada gerai RPM-beban rendah-tinggi.

Pengilangan CNC Billet Palsu Berbanding Tuangan Aluminium Konvensional

Perbandingan struktur, aerodinamik dan{0}}masa plumbum antara-bilet bermesin pepejal dan rumah tuangan faundri.

Metrologi Dimensi dan Piawaian Pemeriksaan Aerodinamik

Kawalan kualiti berbilang fasa komposisi bahan penjejakan, sisihan profil dan toleransi larian.

· Pensijilan Bahan Stok Mentah:Setiap lot bilet palsu menjalani spektrometri pelepasan optik dan pengesanan kecacatan ultrasonik untuk mengesahkan integriti aloi dan struktur butiran.

· Pemeriksaan Laluan Aliran CMM:Unit CMM berbilang-paksi mengimbas profil volut dalaman terhadap fail CAD STEP asli, mengekalkan toleransi profil berterusan dalam ±0.02mm.

· Pengesahan Kelengkapan Roda:Perumahan menjalani pengesahan koordinat fizikal terhadap dimensi roda pemampat mengawan untuk mengekalkan celah larian hujung sejuk dan panas yang ditentukan.

· Profilometri Kekasaran Permukaan:Profilometer stylus kenalan mengesahkan bahawa permukaan laluan gas kritikal memenuhi had Ra yang ditentukan sebelum penghantaran.

Tamat-hingga-Pengesahan Pengeluaran dan Protokol Penghantaran

Urutan pembuatan berstruktur daripada pengesahan CAD hingga mengeksport-pembungkusan patuh.

1. Semakan CAD & Parameter Teknikal:Kejuruteraan menyemak model 3D pelanggan (STEP/IGS) dan menyediakan maklum balas DFM pada bahagian dinding, sudut port dan elaun pelepasan dalam masa 24 jam.

2. Strategi CAM & Pengaturcaraan Multi{1}}Axis:Laluan alat dijana menggunakan strategi berterusan 5 paksi untuk menghapuskan jahitan persediaan dalaman.

3. Prototaip Artikel Pertama (Pusingan 10 Hari):Perumahan prototaip dimesin daripada stok bilet pepejal, diikuti dengan pemeriksaan CMM dan penyediaan permukaan.

4. Pengeluaran & Kebolehkesanan Kelompok:Lot pengeluaran dijadualkan di pusat pemesinan berbilang-paksi dengan alat rutin-pampasan haus.

5. Kemasan Permukaan:Kemasan terpilih, seperti letupan manik kaca atauMIL-A-8625 kemasan anod yang jelas, digunakan dan diukur.

6. Pembungkusan Perlindungan & Logistik Global:Perumah dijamin dalam sisipan buih EPE berketumpatan tinggi{0}}tinggi tersuai dalam karton bertetulang, disokong oleh syarat DDP, FOB atau CIF.

Aplikasi Sasaran dan{0}}Platform Pendorong Tekanan Tinggi

Penggunaan medan-terbukti merentas sukan permotoran, aeroangkasa, marin dan-sistem powertrain berprestasi tinggi.

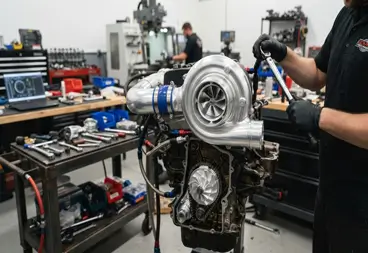

Peningkatan Prestasi Pasaran Selepas

Terus-perumah pemampat yang direkayasa untuk bolt-pada kit turbo prestasi dan pelengkappendesak pam air bilet.

Platform Sukan Permotoran Profesional

Unit persaingan tekanan tinggi-digunakan dalam litar, rali dan siri perlumbaan seret.

Loji Kuasa Marin

Penutup turbo gred-marin teranod{1}}jelas yang tahan terhadap kakisan air masin dan tegasan terma.

Tujahan Udara Tanpa pemandu (UAV)

Volut aluminium ringan direka bentuk untuk enjin aruhan-altitud paksa{1}}tinggi.

Dapatkan Sebut Harga untuk Perumah Pemampat Pengecas Turbo Aluminium CNC

Soalan Lazim





01.Mengapakah beberapa perumah pemampat bilet selepas pasaran mengalir lebih teruk daripada penutup tuang OEM?

Laluan alat yang diprogramkan dengan buruk meninggalkan rabung-mikro pada titik indeks 5 paksi. Jahitan langkah ini mengganggu lapisan sempadan dan menghasilkan pergolakan dalaman. Pemesinan volut 5 paksi berterusan digabungkan dengan pengilat melelas bendalir kepada Ra Kurang daripada atau sama dengan 1.2μm memulihkan aliran udara lamina yang lancar dan pemulihan rangsangan yang dijangkakan.

02.Adakah kafan porting anti-lonjakan mengurangkan tekanan rangsangan atau-masa kili hujung rendah?

Port anti lonjakan-yang berdimensi betul memperdagangkan kira-kira 1% kecekapan adiabatik puncak untuk meluaskan peta pemampat dengan ketara. Dengan mengedarkan semula udara tidak stabil kembali ke salur masuk semasa keadaan RPM-beban rendah-tinggi, ia menghalang lonjakan pemampat yang merosakkan tanpa memperkenalkan lag kili yang ketara.

03.Mengapa roda pemampat mengikis perumah bilet hanya di bawah rangsangan yang tinggi?

Aluminium mengembang lebih cepat daripada keluli atau nikel-aci turbin aloi di bawah beban terma. Jika kelegaan statik sejuk gagal mengambil kira pengembangan haba operasi, jurang induser ditutup pada rangsangan penuh. Laluan alat mesti memasukkan-pengimbangan pertumbuhan terma dinamik prakiraan.

04.Adakah anodisasi jelas di dalam volut mengubah dimensi roda kritikal?

Anodisasi jelas jenis II menambah 5 hingga 10 mikrometer pertumbuhan oksida setiap permukaan. Walaupun lapisan ini menghalang hakisan kimia dan hembusan-dengan pitting, toleransi inducer dan exducer kejituan mesti dipra-dengan offset negatif yang sepadan sebelum mandi anodisasi.

05.Bilakah aluminium bilet palsu diperlukan berbanding dengan perumah aluminium tuang?

Cast housing berfungsi secukupnya dalam aplikasi harian,{0}}tingkatan rendah di bawah 1.8 bar. Bilet palsu diperlukan apabila beroperasi di atas 2.2 bar, di mana keliangan mikro-memutuskan risiko kegagalan keletihan atau apabila geometri roda tersuai memerlukan konfigurasi profil tanpa perkakas acuan tuangan yang mahal.

06.Bolehkah perumah pemampat bilet dimesin untuk memuatkan roda bersaiz besar ke dalam ruang enjin stok?

Ya. 3Pengimbasan optik D memetakan titik pelekap luaran dan lokasi bebibir untuk mengekalkan kelegaan stok, manakala pengilangan berbilang-paksi membentuk kontur induser dalaman, exducer dan profil volut agar sepadan dengan profil roda pemampat pasaran selepas yang lebih besar.

Serahkan model CAD 3D untuk pengesahan toleransi segera, analisis jurang haba dan pemulihan sebut harga dalam masa 24 jam.

Serahkan lukisan 2D dan fail CAD 3D (STEP, IGS, X_T) terus kepada pasukan kejuruteraan untuk semakan kebolehkilangan terperinci, penilaian pengembangan terma dan sebut harga.
