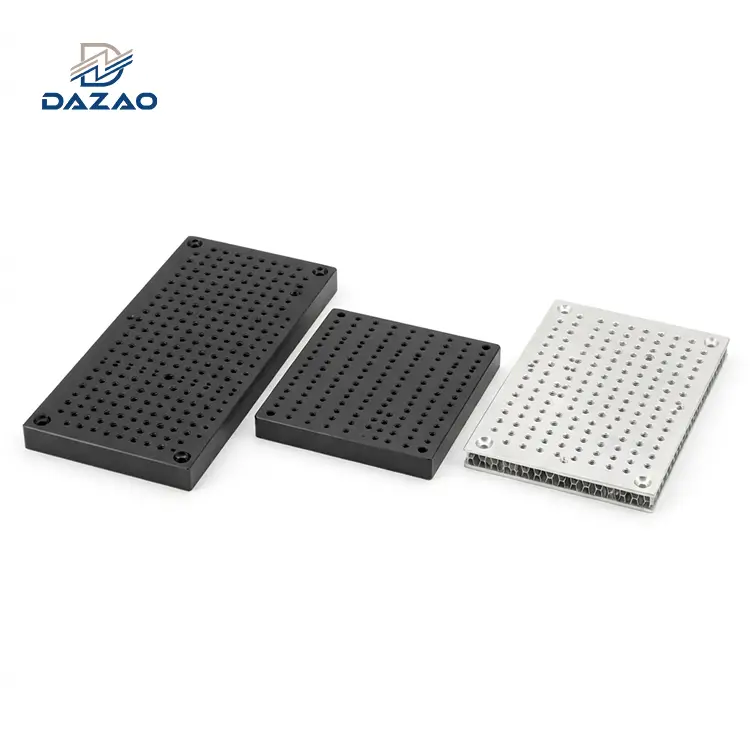

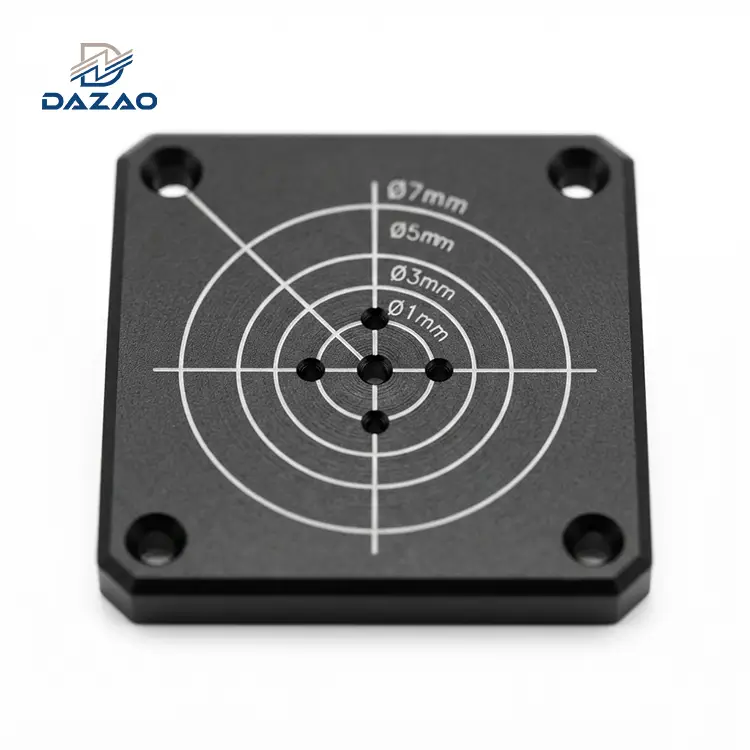

Plat Bangku Optik Aluminium Ketepatan 6061 Gred T6

Gambaran Keseluruhan Kejuruteraan Produk & Keupayaan Pengilangan Ketepatan

Asas pelekap tegar dibina melalui pengilangan CNC berbilang-paksi untuk sistem fotonik dan laser yang menuntut.

Plat bangku optik aluminium mesin CNC ketepatan direka untuk-penetapan optomekanikal ketegaran tinggi, penjajaran laser dan platform papan roti makmal. Menggunakan-ketulenan tinggi6061-T6 dan aluminium 7075-T6, plat ini menampilkan ketepatan-matriks lubang diketuk dalam metrik standard 25mm (M6) atau konfigurasi 1-inci imperial (1/4"-20). Keupayaan mesin meliputi plat aluminium pepejal sehingga 2000mm panjang dan struktur plat optik sarang lebah aluminium ringan kekukuhan tinggi.

Pemprosesan dihidupkanPusat pemesinan CNC 4 paksi dan 5 paksimenghapuskan ralat kedudukan kumulatif merentasi grid lubang besar. Kemasan permukaan khusus termasuk rawatan papan roti optik aluminium anod hitam matte hitam untuk penyerapan cahaya sesat dan salutan kromat konduktif konduktif yang rendah-mengeluarkan gas untuk vakum-aplikasi papan roti optik aluminium yang serasi.

Root-Kajian Kes & Analisis Kegagalan

Menyelesaikan kecacatan kejuruteraan kritikal dalam lenturan rata, pengumpulan padang, dan keluar gas kebuk.

Tekanan Sisa Dalaman & Hanyutan Kerataan Jangka Panjang-

· Kejadian:Plat bangku optik aluminium pepejal 6061-T6 1200mm x 600mm x 12.7mm yang dihantar ke makmal universiti Eropah memenuhi spesifikasi kerataan awal (0.02mm/m) semasa pemeriksaan kilang. Selepas 30 hari penyimpanan, kelonggaran tegasan dalaman menyebabkan haluan tengah 0.08mm, mengganggu keserasian pancaran laser merentasi laluan optik 1.2m.

· Punca Punca:Pemesinan konvensional satu peringkat-mengakibatkan pengagihan tegasan baki asimetri merentasi muka giling atas dan bawah tanpa penyepuhlindapan pelepasan tegasan perantaraan-.

· Tindakan Pembetulan:Melaksanakan tiga-protokol pelepasan tekanan-peringkat:-pelepasan tekanan suhu tinggi selepas pengilangan kasar (345^∘C selama 2 jam), penstabilan suhu-rendah selepas separuh-penamat (160^∘C selama 4 jam), dan penuaan buatan akhir. Menambah penahanan statik 7-hari mandatori sebelum pengukuran semula CMM akhir.

· Data Pengesahan:Plat yang tertakluk kepada proses ini menunjukkan hanyutan kerataan Kurang daripada atau sama dengan 0.005mm/m dalam tempoh pemantauan statik selama 6 bulan.

Ralat Padang Terkumpul dalam Matriks Lubang Berulir Besar

· Kejadian:Penyepadu sistem optik mengalami pengikatan penjajaran apabila memasang siri berbilang-peringkat linear paksi merentas papan roti optik aluminium metrik tersuai m6. Toleransi lubang individu-ke-lubang mencapai ±0.02mm, tetapi ralat jarak terkumpul mencapai 0.10mm dalam rentang 1m di sempadan plat.

· Punca Punca:Interpolasi linear CNC standard terkumpul-ralat pengembangan terma skru dan pesongan alat ke atas baris berjujukan-oleh-laluan penggerudian baris.

· Tindakan Pembetulan:-mereka semula strategi laluan alat menggunakan kedudukan datum bersatu daripada asal koordinat pusat. Menggunakan model pampasan terma masa sebenar-pada pengawal CNC dan melaksanakan pengedaran laluan serantau.

· Data Pengesahan:Pemeriksaan kedudukan benang 100% bersepadu menggunakan mesin pengukur koordinat optik (CMM). Mengurangkan ralat padang matriks kumulatif merentas 1000mm kepada Kurang daripada atau sama dengan ±0.01mm.

Pencemaran Keluar Gas dalam Bilik Optik Vakum{0}} Tinggi

· Kejadian:Satu vakum-papan roti optik aluminium yang serasi dipasang di dalam 1×10⁻⁵Ruang vakum Pa mengeluarkan lembapan terperangkap dan meruap organik, menyekat tekanan asas ruang pada 1×10⁻⁴Pa dan kanta silika bersebelahan fogging.

· Punca Punca:Anodisasi hitam asid sulfurik piawai membentuk lapisan oksida berliang yang memerangkap kimia dan wap atmosfera.

· Tindakan Pembetulan:Bertukar spesifikasi substrat untuk binaan vakum kepada-ketulenan tinggi,{1}}rendah{1}}stok 6061-T6. Menggantikan anodize hitam standard dengan penukaran kromat konduktif kimia tidak berliang (MIL-DTL-5541) dan memulakan pembakaran terma vakum selepas pemesinan (150^∘C pada 1×10⁻³ Pa selama 12 jam).

· Data Pengesahan:Analisis gas sisa (RGA) mengesahkan kadar keluar gas menurun di bawah 1×10⁻⁹Torr⋅L/s⋅cm², membolehkan tekanan ruang mencapai 1×10⁻⁶ Pa.

Protokol Pembuatan Terpiawai & Piawaian Kualiti

Menghapuskan-ketidakstabilan dimensi jangka panjang melalui-pelepasan tekanan haba berbilang peringkat dan pengiraan ketepatan.

Saluran Paip Pengurusan Tekanan Baki

Plat aluminium standard kerap meledingkan selepas penyingkiran logam. Saluran paip pelepasan tekanan terkawal dilaksanakan dengan ketat:

· Pemesinan Kasar:Penyingkiran 80% volum stok menggunakan-poket simetri berkelajuan tinggi.

· Penstabilan Terma:Penyepuhlindapan relau untuk memecahkan pemesinan-tegangan kekisi permukaan teraruh.

· Selesai Pemesinan:Hantaran penamat-kedalaman-rendah-(Kurang daripada atau sama dengan 0.1mm) menggunakan satu-berlian kristal atau mikro-alatan karbida bijirin untuk mengelakkan tekanan mekanikal permukaan.

· Audit Kestabilan:Setiap plat penjajaran laser aluminium pepejal format berat atau besar{0}}mengalami penahanan persekitaran ambien selama 7 hari diikuti dengan imbasan profil permukaan CMM kedua sebelum keluaran akhir.

Ketepatan Matriks Benang & Kebolehoperasian Optik

· Kawalan Padang Terkumpul:Lokasi grid matriks dikira menggunakan pengimbangan datum pusat dan bukannya langkah tambahan, mengekalkan ketepatan grid dalam Kurang daripada atau sama dengan ±0.01mm lebih 1000mm.

· Kebersihan Benang:Lubang yang diketuk buta disiram melalui-pancutan pelarut bertekanan tinggi untuk mengeluarkan cecair penoreh dan mikro aluminium-burr.

· Ujian Kebolehoperasian:Unit artikel pertama-menjalani pemasangan ujian fizikal dengan pelekap tiang optik setara Thorlabs, memastikan penggantian plat optik aluminium setara thorlabs tanpa pengikatan pelekap atau ketidakpadanan pic.

Vakum-Kawalan Penyahgas Gred

Untuk aplikasi ultra-vakum tinggi (UHV), kemasan standard tidak mencukupi:

· Pemilihan Substrat:Diperakui rendah-bilet aluminium 6061-T6 kosong.

· Kimia Permukaan:Salutan penukaran kromat konduktif setiap MIL-DTL-5541 Kelas 1A, mengelakkan struktur anodik berliang.

· Menyahgas Bakeout:Pembakaran vakum terma menghilangkan bahan organik yang tidak menentu dan kelembapan yang diserap sebelum pembungkusan bertutup bilik bersih.

Spesifikasi Teknikal Lengkap & Had Toleransi

Parameter kuantitatif untuk gred bahan, kemasan permukaan, ketepatan pic matriks dan had keluar gas.

Plat Aluminium CNC Ketepatan lwn Substrat Bangku Tradisional

Penanda aras prestasi terhadap fabrikasi logam kepingan, meja besi tuang dan penyemperitan modular.

Panduan Pemilihan Optomekanikal & Matriks Substrat

Memadankan struktur pepejal vs. sarang lebah dan rawatan permukaan dengan persekitaran operasi anda yang tepat.

Pemilihan Konfigurasi Struktur

· Plat Aluminium Pepejal:Pilih untuk jisim haba yang tinggi, ketegaran struktur maksimum, dan tetapan pelekap padat. Disyorkan untuk-laluan laser berkuasa tinggi dan interferometri optik ketepatan.

· Plat Teras Sarang Lebah:Pilih apabila jumlah berat sistem mesti diminimumkan tanpa kehilangan ketegaran lentur. Sesuai untuk pelantar ujian mudah alih, platform optik bawaan udara dan-akhir-himpunan penglihatan robot lengan.

Pemilihan Standard Benang

· Grid Metrik M6 (Jarak 25mm):Konfigurasi standard untuk pelekap optik Eropah dan Asia, peringkat optomekanikal dan rangka kerja penglihatan industri.

· Grid Imperial 1/4"-20 (Jarak 1-Inci):Konfigurasi standard untuk perkakasan makmal Amerika Utara dan pemasangan optomekanikal Thorlabs atau Newport standard.

Aplikasi-Matriks Kemasan Permukaan Khusus

· Makmal Optik Standard:NyatakanAnodisasi hitam matte jenis II. Absorbs >95% cahaya boleh dilihat sesat dan tahan calar permukaan daripada tiang pelekap keluli tahan karat.

· Tinggi-Vakum / Ruang Vakum Terma:Tentukan penukaran kromat konduktif MIL-DTL-5541 yang dipasangkan dengan aluminium 6061-T6 ketulenan tinggi untuk mengekalkan had keluar gas di bawah 1×10⁻⁹Torr⋅L/s⋅cm².

· Tinggi-Pelatar Pakai / Mudah Alih:Nyatakan Jenis III Penganodasan Kulit Keras (ketebalan 25–50 μm) untuk mengelakkan calar permukaan semasa penempatan semula komponen yang kerap.

Berbilang-Jaminan Kualiti & Saluran Paip Metrologi

Kawalan kualiti 6 langkah yang ketat daripada pengesahan bilet mentah kepada pemetaan permukaan CMM akhir.

1. Pengesahan Bahan Mentah:Sijil ujian bahan (MTC) yang mengesahkan komposisi kimia dan kekuatan hasil mekanikal disemak untuk setiap lot aluminium. Pengesahan ketulenan kemasukan-rendah digunakan pada stok gred-vakum.

2. Pemeriksaan Artikel Pertama (FAI):Termasuk lengkapPemeriksaan dimensi CMM 3D, tolok benang menggunakan tolok palam kelas 6H atau 2B, dan ukuran kekasaran permukaan menggunakan profilometer kenalan.

3. Dalam-Pemantauan Proses:Mesin CNC menggunakan penetap alat laser untuk mengesan kehausan canggih, menghalang hanyutan padang benang merentasi susun atur lubang matriks yang besar.

4. Pemeriksaan Optik Khusus:

· Pemetaan Kerataan:Diukur pada plat permukaan granit Kelas 00 menggunakan probing CMM berbilang-titik.

· Pengesahan Penglibatan Benang:Ujian dipasang menggunakan tiang optik piawai merentas sudut, tengah dan lokasi grid perimeter.

· Pensijilan keluar gas:Lot gred-vakum disahkan melalui data analisis gas sisa (RGA).

5. Pemeriksaan Akhir & Pembungkusan Eksport:Plat adalah pelarut-dibersihkan untuk menghapuskan cecair pemotong, dibalut dengan filem-anti-statik yang tidak melelas dan disarungkan dalam buih tersuai-sarung kayu bergaris untuk mengelakkan herotan permukaan rata semasa transit antarabangsa.

Persekitaran Aplikasi Perindustrian Khusus

Prestasi terbukti dalam mikroskopi, pemprosesan laser, ujian UHV dan sistem penglihatan mudah alih.

Platform Mikroskopi Biologi & Pendarfluor

Plat asas-kerataan tinggi menyediakan platform pelekap yang stabil, getaran-untuk kanta objektif, pemisah rasuk dan-kamera EMCCD sensitiviti tinggi.

Penjajaran Sistem Laser Industri{0}Kuasa Tinggi

Himpunan papan roti optik aluminium anod hitam kukuh yang direka untuk menyerap pantulan sesat dan pancaran sauh{0}}membentuk kepala galvo, cermin dan optik pemfokus.

Bilik Ujian Optik Vakum

Persediaan papan roti optik aluminium serasi vakum yang beroperasi dalam ruang ujian alam sekitar-terma vakum untuk penderia satelit dan muatan optik.

Sistem Penglihatan Mesin Automatik

Sub-pasangan plat optik sarang lebah aluminium ringan dipasang terus pada lengan robot industri 6-paksi untuk pengimbasan kecacatan sebaris masa nyata.

Dapatkan Sebut Harga untuk Plat Bangku Optik Aluminium

Soalan Lazim





01.Mengapakah papan roti optik aluminium yang besar meleding dari semasa ke semasa dan bagaimana anda menghalang herotan-jangka panjang?

Tegasan baki dalaman daripada penyemperitan mentah atau pengilangan kasar berkelajuan tinggi{0}}tinggi secara perlahan-lahan dilepaskan selama beberapa minggu, menarik-plat aluminium yang tidak disepuhlindap daripada kerataan. Warping dihalang dengan melaksanakan kitaran pelepasan tiga-tegasan terma-(345^∘C siaran-kasaran, 160^∘C pasca-separuh-penamat) dan menguatkuasakan penahanan CMM statik 7 hari sebelum penamat permukaan akhir.

02.Adakah anodisasi hitam menyebabkan gangguan benang atau pengikatan padang pada M6 dan 1/4"-20 lubang diketuk?

Anodisasi hitam Jenis II Standard menambah 10–20 μm timbunan oksida setiap permukaan, yang mengecilkan diameter padang benang dalaman dan berisiko selepas pengikatan. Ketik benang diberi pampasan-belum pemesinan dan setiap utas disahkan 100% menggunakan tolok palam benang 6H atau 2B go/no-go berikutan penanodan.

03.Bagaimanakah anda mengelakkan gas keluar apabila meletakkan plat bangku aluminium di dalam-ruang vakum tinggi?

Anodisasi sulfurik standard memerangkap molekul air dan minyak pemotong yang meruap di dalam lapisan anodik berliang. Untuk persediaan vakum-tinggi, tinggi-ketulenan rendah-kosong 6061-stok T6 digabungkan dengan-penukaran kromat kimia tidak berliang (MIL-DTL-5541) dan 150^∘C pembakar vakum terma, mengekalkan kadar keluar gas di bawah 1×10⁻⁹Torr⋅L/s⋅cm².

04.Adakah plat optik tersuai ini serasi secara langsung dengan pelekap pos komersial dan peringkat linear?

ya. Jarak padang grid (metrik 25mm atau 1-inci imperial), lubang balas lubang dan parameter kedalaman benang mematuhi piawaian pelekap optik komersial dengan ketat. -Pemeriksaan artikel pertama menguji muat tiang keluli tahan karat standard merentas kedudukan tepi, tengah dan grid penjuru untuk menjamin pemasukan benang yang lancar.

05.Bilakah seorang jurutera harus memilih plat aluminium pepejal berbanding plat teras sarang lebah yang ringan?

Plat aluminium pepejal 12.7mm atau 25.4mm memberikan inersia haba yang tinggi, redaman tempatan yang sangat baik, dan fleksibiliti pelekap padat untuk persediaan laser pegun. Struktur teras sarang lebah mengurangkan jumlah jisim sehingga 65% sambil mengekalkan kekukuhan lenturan, menjadikannya sesuai untuk peringkat gerakan dinamik, muatan bawaan udara atau pelantar penglihatan mudah alih.

06.Bolehkah lubang balas pemasangan bukan standard atau grid metrik/imperial campuran digabungkan pada satu plat?

ya. Disebabkan setiap plat dikisar terus pada mesin CNC berbilang-paksi, lubang balas pelekap persisian tersuai, lubang pin dowel penjajaran dan saiz benang bercampur (cth, grid M6 dengan pelekap persisian M4) digabungkan terus daripada model CAD 3D anda tanpa kos perkakas keras.

Serahkan fail CAD anda untuk maklum balas kebolehkilangan segera dan harga yang telus.

Serahkan fail CAD 2D/3D anda (STEP, IGS atau PDF) untuk penilaian kebolehkilangan DFM yang komprehensif dan sebut harga terperinci dalam masa 24 jam.

Hubungi Kami
