Panduan Terbaik Untuk Pemesinan CNC Aluminium Kedap Air Lampiran

Dalam kejuruteraan marin moden, melindungi elektronik teras daripada kelembapan dan tekanan tinggi adalah penting. Ini terutama berlaku untuk robot bawah air (ROV/AUV) dan peralatan elektronik luar.

Kepungan kedap air yang layak mesti mengendalikan-tekanan laut dalam. Ia juga harus memastikan pengedapnya utuh terhadap kakisan air masin dari semasa ke semasa.

Pemesinan CNC kini merupakan cara utama untuk membuat-perumah tekanan bawah air berprestasi tinggi. Perubahan ini ialah pertumbuhan pembuatan ketepatan. Berbanding dengan tuangan atau penyemperitan,Pemesinan CNCmenawarkan kawalan toleransi geometri yang unggul dan kualiti kemasan permukaan.

Artikel ini memberikan gambaran yang jelas tentang proses pembuatan kedap air aluminium CNC. Ia meliputi pemilihan bahan, pemesinan ketepatan, dan rawatan permukaan. Sekeping itu menyerlahkan butiran kejuruteraan penting yang sering diabaikan oleh orang ramai dalam perumahan logam ringkas.

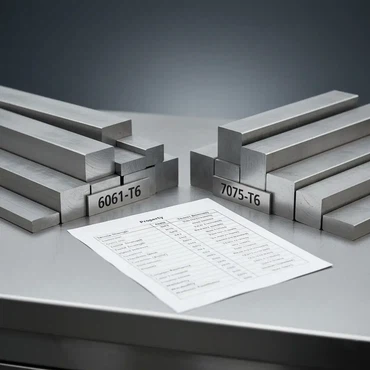

Mengapa Aloi Aluminium Adalah Bahan Pilihan untuk Penutup Kedap Air?

Apabila mereka bentuk tiub kedap air aluminium, pemilihan bahan adalah keputusan pertama yang menentukan kejayaan projek. Penyelam menggunakan keluli tahan karat dan titanium di bawah air, tetapi mereka mendapati aloi aluminium lebih biasa. Ia popular kerana ia kuat, ringan dan mudah dimesin.

1.6061-T6: Pilihan Paling Biasa

6061-T6 adalah yang paling banyak digunakanaloi aluminium untuk kepungan bawah air. Ia menawarkan rintangan kakisan yang baik, kekuatan sederhana, dan kebolehmesinan yang sangat baik.
Untuk kebanyakan penutup kedap air yang direka untuk kedalaman sehingga 300 meter, 6061-T6 memberikan keseimbangan terbaik antara prestasi dan kos. Keadaannya yang dirawat haba memastikan kestabilan dimensi semasa pemesinan CNC, meminimumkan herotan.

2. 7075-T6: Menolak Had Laut-Dalam

Untuk aplikasi-laut dalam (biasanya 1000 meter atau lebih), 7075-T6 selalunya disyorkan. Kekuatannya menyaingi keluli tertentu, membolehkannya menahan perbezaan tekanan yang melampau.
Walau bagaimanapun, rintangan kakisannya adalah lebih rendah daripada aluminium siri 6xxx-, menjadikannyarawatan permukaan lanjutan-seperti penanodan lapisan tegar-penting.

3. 5083: Untuk Persekitaran Marin Yang Keras

Untuk rendaman jangka panjang-dalam air laut (cth, pelampung pemantauan alam sekitar), aloi aluminium 5083 diutamakan kerana ketahanannya yang luar biasa terhadap kakisan air masin.
agak sukar untuk dimesin berbanding 6061. Walau bagaimanapun, kestabilan kimianya menjadikannya hebat untuk kegunaan jangka panjang-di lautan.

Teras Reka Bentuk Kedap Air: O-Kawalan Cincin dan Toleransi

Prestasi pengedap tidak ditentukan oleh ketebalan dinding, tetapi oleh reka bentuk antara muka pengedap.
Perumah tekanan bawah air ketepatan biasanya bergantung pada gelang O-sebagai penghalang pengedap utamanya.

1. Radial Seals lwn. Face Seals

Dalam reka bentuk tiub aluminium CNC, kedua-dua kaedah pengedap sering digunakan bersama:

Meterai jejari:
Cincin O-dipasang pada dinding sisi penutup hujung atau diameter dalam tiub. Apabila tekanan luaran meningkat, cincin O-mampat lagi ke dalam jurang pengedap, meningkatkan prestasi pengedap.

Pengedap muka:
Daya bolt menekan cincin O- ke bawah pada permukaan rata. Orang sering menggunakannya pada penutup bebibir yang memerlukan pembongkaran yang kerap.

2. Toleransi Kepersisan untuk O-Alur Cincin

Nilai sebenar pemesinan CNC terletak pada keupayaannya untukmengawal ketat dimensi alur pengedap.
Piawaian seperti AS568 biasanya memerlukan kawalan lebar alur, kedalaman dan jejari sudut dalam ±0.02 mm.

Nisbah picit:Biasanya direka antara15%–30%
Picitan terlalu sedikit membawa kepada kebocoran pada tekanan rendah; terlalu banyak menyebabkan ubah bentuk cincin O-kekal atau kerosakan pemasangan.

Nisbah regangan:Untuk mengelak diameter dalaman, regangan cincin O-tidak boleh melebihi 5%. Jika ia berlaku, bahagian-rentas menjadi lebih nipis dan kebolehpercayaan pengedap akan berkurangan.

 3.Senario Kegagalan Pengedap Biasa: Dimensi Adalah Betul-Jadi Mengapa Ia Bocor?

Kami telah melihat banyak penutup kedap air aluminium yang lulus semakan lukisan dan semakan saiz. Walau bagaimanapun, ia masih bocor semasa ujian rendaman atau penggunaan jangka-panjang.

Dalam kebanyakan kes, isunya bukanlah ketepatan pemesinan, tetapi pertimbangan keadaan operasi sebenar yang tidak mencukupi.

Kes kegagalan biasa melibatkan:

· O-alur cincin direka bentuk dengan ketat mengikut jadual standard

· Kedalaman operasi sebenar melebihi kedalaman reka bentuk yang disahkan

· Tanda alat pusing yang halus tetapi berterusan pada permukaan pengedap

· Cincin O-kecil berpusing semasa pemasangan atau penyelenggaraan

Di bawah tekanan hidrostatik yang tinggi, molekul air mengeksploitasi kecacatan-mikro ini dan secara beransur-ansur menembusi, akhirnya membentuk kebocoran yang boleh dilihat.

Kesimpulan:
"Mematuhi dimensi" tidak sama dengan "dimeterai dengan pasti."
Penunjuk sebenar reka bentuk pengedap matang ialah toleransinya terhadap variasi pembuatan, ralat pemasangan dan turun naik tekanan.

4. Kemasan Permukaan: Mengapa Ra 0.8 μm Penting?

Kami menunjukkan bahawa lebih 50% isu pengedap memilih kekasaran permukaan yang salah. Ini tidak berkaitan dengan bahan cincin O-.

Untuk antara muka pengedap, anda harus mengawal kemasan permukaan bermesin-CNC antara Ra 0.8 μm dan Ra 1.6 μm.

· Terlalu kasar → tanda alat mikro menjadi saluran kebocoran

· Terlalu licin (kemasan cermin, Ra < 0.2 μm) → gris pengedap tidak boleh melekat, meningkatkan geseran dan risiko kerosakan cincin O-

Proses Pemesinan CNC untuk Penutup Kedap Air Aluminium

Menghasilkan-kualiti tinggitiub kedap air aluminiummemerlukan integrasi lancar pusingan danproses pengilangan.

1. Pusing CNC Ketepatan

Memusing adalah proses utama untuk perumah silinder.

Kawalan keserasian:
Diameter dalaman, diameter luar dan ciri pengedap semuanya dimesin dalam satu persediaan. Ini membantu mengelakkan ralat daripada-pengapit semula.

Pemesinan dinding-nipis:
Untuk mengurangkan berat badan, dinding kandang selalunya nipis. Pemesin mahir menggunakan penyejuk yang banyak dan strategi pengasaran/penamat berperingkat untuk mengawal herotan haba dan tegasan sisa.

2. Pengilangan Berbilang-Paksi

Penutup hujung selalunya termasuk ciri kompleks seperti penembus kabel, injap pelega tekanan dan lubang pelekap berulir.

Pembentukan benang:
Menggulung benang (menoreh bentuk) lebih disukai daripada memotong untuk meningkatkan kekuatan benang-terutama apabila benang membawa beban struktur.

Pad pelekap sensor:
Pengilangan 4 paksi atau 5 paksi membolehkan permukaan pelekap rata dimesin terus ke perumah silinder, memastikan pemampatan gasket seragam.

3. Penindasan Sembang dan Kawalan Tanda Alat

Tiub aluminium yang panjang dan nipis terdedah kepada pemesinan perbualan-maut untuk permukaan pengedap.
Kedai CNC yang berpengalaman menggunakan alat anti-getaran dan gabungan RPM/suapan yang dioptimumkan untuk menghasilkan corak pemotongan yang seragam dan berterusan dalam kawasan pengedap.

Tanggungjawab Reka Bentuk lwn Pembuatan: Di Mana Kita Harus Menyelesaikan Masalah?

Masalah biasa dalam projek kedap air ialah mengenal pasti punca kegagalan pengedap. Ia boleh menjadi sama ada kecacatan reka bentuk atau isu pembuatan.

Dari pengalaman, masalah timbul apabila sempadan tanggungjawab tidak jelas pada awalnya.

Mesti Ditakrifkan Semasa Reka Bentuk:

· O-saiz cincin, bahan dan penilaian tekanan

· Sasaran kedalaman operasi dan faktor keselamatan

· Kekerapan penyelenggaraan dan pembongkaran

Jika parameter ini tidak mempunyai definisi yang jelas, pelaksanaan CNC yang sempurna sahaja tidak dapat menjamin kebolehpercayaan pengedap.

Sangat Bergantung pada Kepakaran Pembuatan:

· Kebolehmesinan alur cincin O-dan jejari sudut

· Konsistensi kemasan permukaan

· Kawalan ubah bentuk-dinding nipis

Pengeluar CNC yang berpengalaman sering memberi maklum balas DFM semasa peringkat lukisan. Mereka mengoptimumkan saiz alur, langkah pemesinan dan rawatan permukaan berbanding hanya mengikut cetakan.

Kerjasama awal menjimatkan kos jauh lebih banyak daripada ujian tekanan berulang kemudian.

Inilah sebabnya mengapa bekerja dengan aperkhidmatan pemesinan CNC profesionalyang memahami struktur pengedap, pampasan anodisasi dan keperluan tekanan bawah air adalah penting untuk-kebolehpercayaan jangka panjang.

Rawatan Permukaan: Pampasan Anodisasi dan Pengedap

Aluminium secara semula jadi membentuk lapisan oksida. Walau bagaimanapun, air laut yang kaya dengan-klorida masih boleh menyebabkan hakisan pitting dan galvanik. Ini menjadikan rawatan permukaan penting.

1. Anodizing Coat (Jenis III)

Piawaian industri untuk perumah tekanan bawah air.

Proses:-suhu rendah asid sulfurik anodisasi membentuk lapisan aluminium oksida 25–50 μm

Faedah:Kekerasan melebihi HRC 60, rintangan haus yang sangat baik, penebat elektrik dan perlindungan kakisan

2. Masking dan Pampasan Dimensi

Anodizing menambah ketebalan. Tanpa pampasan, alur pengedap menjadi lebih cetek, membawa kepada pemampatan cincin O-yang berlebihan.

Bertopeng:
Kawasan pengedap mungkin bertopeng untuk kekal aluminium kosong atau menerima anodisasi nipis (Jenis II)

Pampasan dimensi:
Pendekatan pilihan adalah mengambil kira pertumbuhan anodisasi semasa pengaturcaraan CNC menggunakan toleransi negatif

3. Impregnasi PTFE (Teflon).

Impregnasi PTFE selepas anodisasi keras mengisi liang-liang kecil. Ini meningkatkan pelinciran permukaan dan membantu dengan{1}}pemasangan cincin O dan prestasi pengedap.

Kawalan Kualiti dan Ujian Tekanan

Setiap kandang kedap air mesti menjalani pemeriksaan rapi sebelum penghantaran.

1. Pemeriksaan CMM

Fokus pada toleransi geometri dan bukannya dimensi asas:

Kebulatan:Memastikan mampatan cincin O-seragam

Perpendicularity:Menghalang-penyelesatan topi akhir

2. Ujian Kebocoran Vakum

Ujian pereputan vakum dengan cepat mendedahkan mikro-kebocoran, keliangan atau kecacatan pemesinan.

3. Ujian Tekanan Hidrostatik

Penutup diuji dalam ruang tekanan pada kedalaman berkadar 1.25–1.5×.

Penahanan-lama (24+ jam) mengesan kebocoran-mikro

Tolok terikan boleh digunakan untuk mengesahkan ubah bentuk elastik terhadap andaian reka bentuk

Trend Aplikasi dalam Perumahan Tekanan Bawah Air Aluminium

1. Perumahan ROV modular dengan standardkomponen ROV tersuai

2. Tingkap paparan lutsinar (akrilik atau nilam) dengan reka bentuk kedap berbilang-peringkat

3. Struktur ringan menggunakan tulang rusuk dalaman dan pengoptimuman topologi, mengurangkan berat lebih 20%-kritikal untuk ketahanan AUV

Kesimpulan: Memilih Rakan Kongsi Pembuatan CNC yang Tepat

Menghasilkan kepungan kedap air aluminium-laut dalam-yang berkeupayaan bukanlah pemesinan yang mudah-ia merupakan cabaran menyeluruh yang melibatkan bahan, ketepatan dan kawalan proses.

Pemahaman mendalam tentang kelakuan 6061-T6 dan kawalan berhati-hati terhadap toleransi alur O-ring adalah penting. Setiap butiran menjejaskan keselamatan elektronik.

Jika anda memerlukan pemesinan tiub kedap air aluminium profesional, pilih pembekal dengan pengalaman kejuruteraan dalam air sebenar. Mereka harus mempunyai pemahaman yang kuat tentang penganodan keras dan kemahiran ujian tekanan yang lengkap.

Di Dazao, kami melakukan lebih daripada sekadar pembuatan alat ganti. Kemahiran DFM kami membantu jurutera menambah baik struktur pengedap. Ini memastikan setiap kepungan berfungsi dengan baik di bawah tekanan tinggi.

Sama ada untuk prototaip atau pengeluaran kelompok-kecil, pemesinan CNC ketepatan kekal sebagai pintu masuk ke laut dalam.
